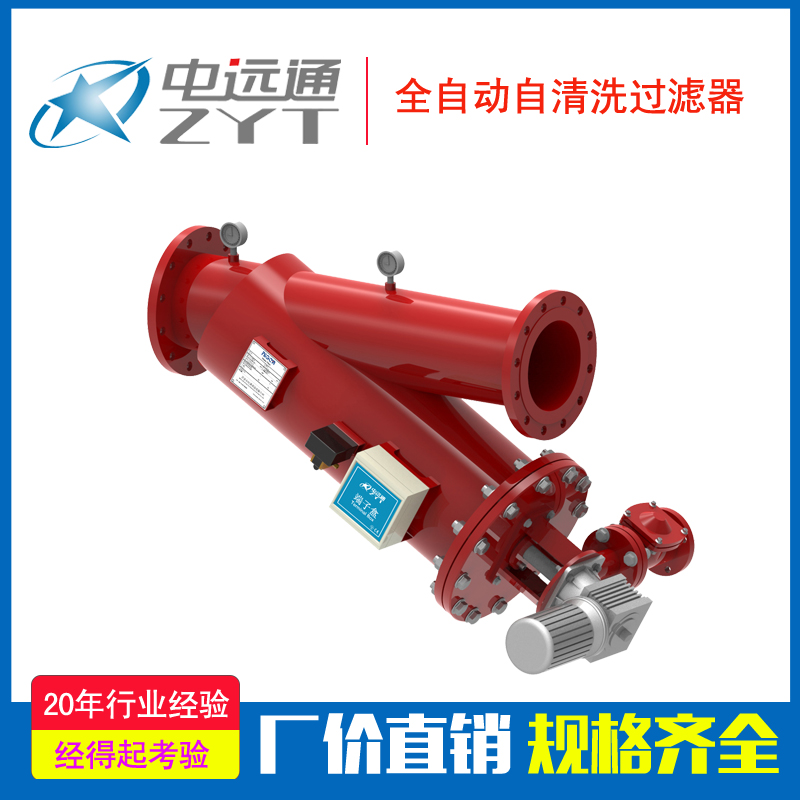

    AY/AYS管道过滤器

    产品描述:Y型过滤器是输送介质的管道系统不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。

    150-0105-8705

    扫码关注

    微信咨询

    产品详情

    管道过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。

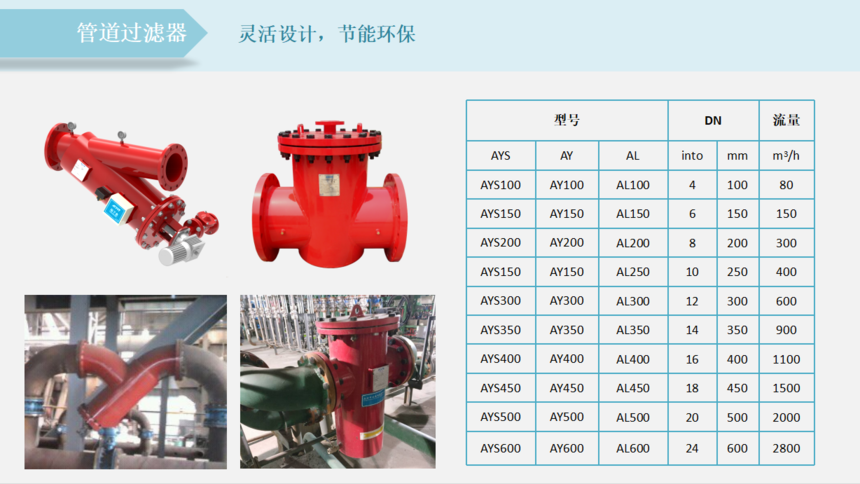

    管道过滤器设备选型

    技术参数

    管道过滤器过滤精度

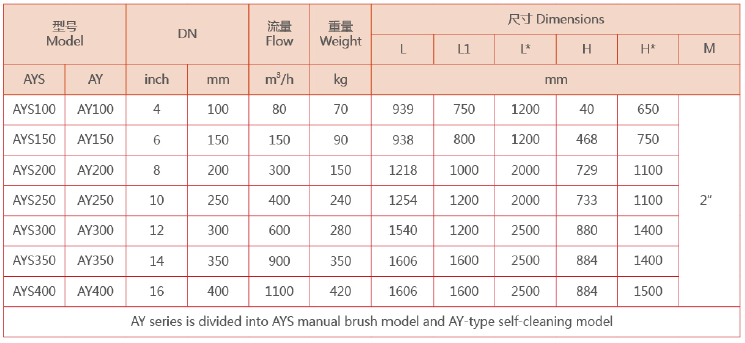

    型号规格

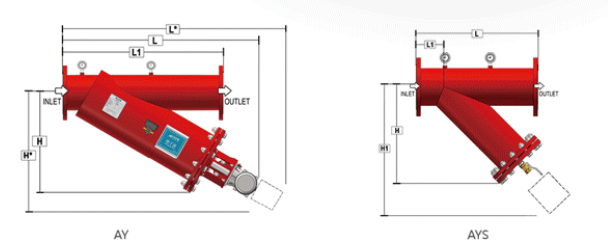

    管道过滤器尺寸图

    Y型管道过滤器


    选型方法

      1、过滤器进出口通径:


      原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。


      比如管道是dn100的,过滤器的口径一般不应低于dn100


      2、公称压力选型:


      按照过滤管路可能出现的压力确定过滤器的压力等级。比如管道的压力是pn25,过滤器就应选pn25。


      3、孔目数的选择:


      过滤器孔目数的选择主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。一般水用的进口过滤器的目数是40目-80目,蒸汽的进口过滤器的目数是100-200目,其他气体的进口过滤器的目数根据客户对气体的精度要求选择。


      4、过滤器材质:


      过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。腐蚀性介质要选不锈钢或者衬氟,衬胶。


      5、过滤器阻力损失计算


      水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa。

    应用范围

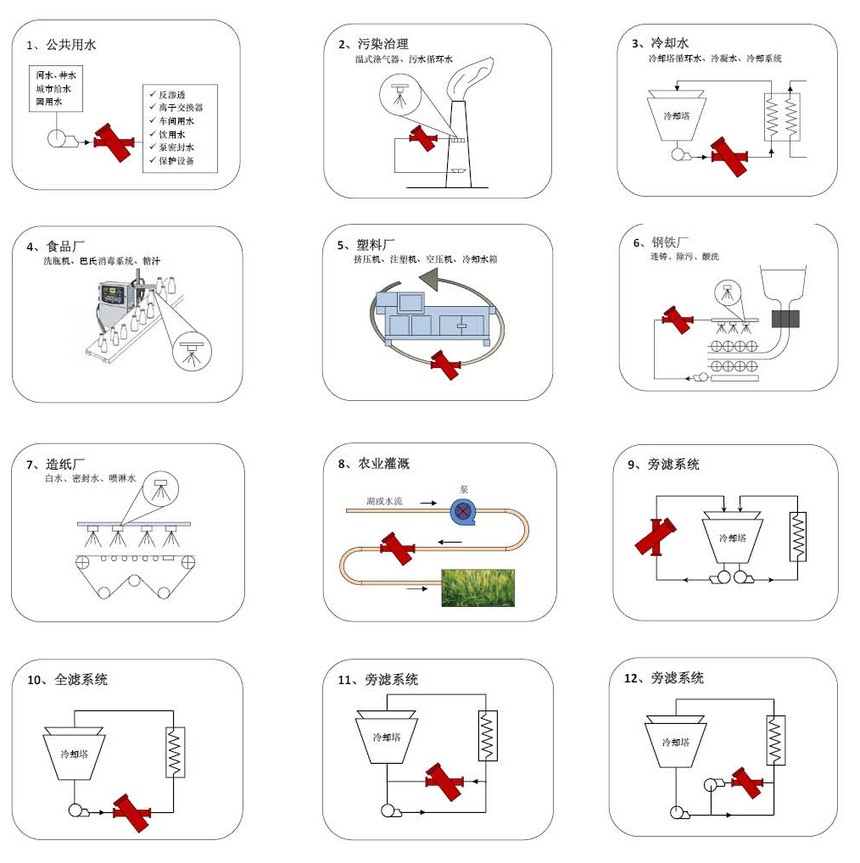

    管道过滤器解决方案


    现场实例

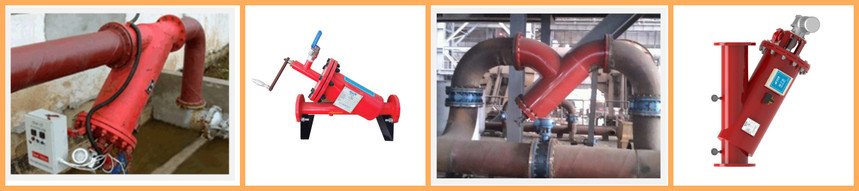

    管道过滤器应用现场

    注意事项

      管道过滤器操作简单,使用时只需将所需要细度等级的滤袋安装在滤筒内,检查O型密封圈是否完好,然后旋紧滤筒盖环形螺栓,即可投入工作。泵启动后,过滤机上压力表微微上升,初始压力约0.05MPa左右,随着使用时间的延长,缸内滤渣逐渐增多,当压力达到0.4MPa时,应停机打开筒盖,检查滤机袋留渣情况,可更换滤袋继续使用(滤袋通过清洗一般可重复使用)。过滤机压力一般调在0.1-0.3MPa比较合适,可通过回流管路或泵上回流阀来调节,过滤压力过高会损坏滤袋以及保护网,需格外注意。


      设备应采用旁通式安装,以便设备在不停机状态下检修与维护。


      本设备可根据现场情况采用水平或垂直安装,设备按进出水口方向与管道连接,当垂直安装时,设备进水口朝上,水平安装时,排污口朝下。


      设备进水口、出水口、排污口均应加装阀门(排污阀应为快速阀)。


      设备之间净距离不小于1500mm;设备与墙体净距离不小于1000mm;设备与四周应留出不小于500mm的维修空间。
